IC測試座(測試插座、測試socket)作為半導體測試環節中的重要冶具

隨著技術發展，半導體芯片晶體管密度越來越高，相關產品復雜度及集成度呈現指數級增長，這對于芯片設計及開發而言是前所未有的挑戰。同時，隨著芯片開發周期的縮短，對于流片的成功率要求越來越高，任何一次失敗，對企業而言都是巨大損失。

為此，在芯片設計及開發過程中，我們需要進行充分的驗證和測試。此外，半導體制程工藝不斷提升，需要面臨大量的技術挑戰，半導體測試也變得更加重要。

POLYWEL深耕半導體測試行業多年，專注于測試探針和測試插座的設計與研發。

什么是IC測試座？

IC測試座(測試插座、測試socket)作為半導體測試環節中的重要冶具，是對IC器件的電性能及電氣連接進行測試來檢查生產制造缺陷及元器件不良的一種標準測試設備。

測試插座是一種定制設計的機電接口，提供非常干凈的電信號路徑，以便將芯片連接到ATE。

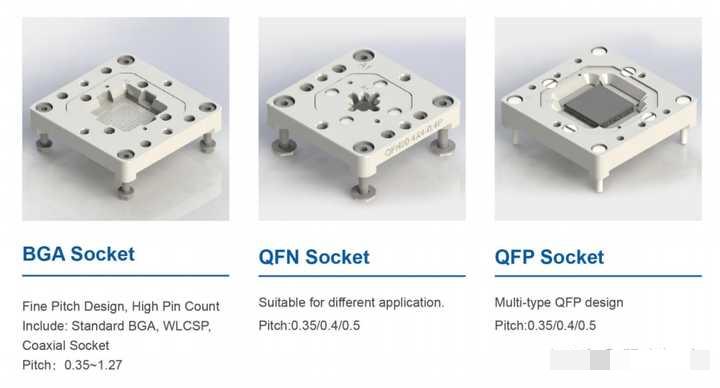

（POLYWEL Socket）

POLYWEL一直為客戶提供高性能、高質量的CSP,BGA,LGA等測試插座，幫助客戶精準測量組件的各個參數，優化對應設計方案，提升產品生產良品率，且具有穩定的高帶寬，低電阻和低電感。

IC測試座有什么作用？

眾所周知，半導體測試貫穿IC全產業鏈，那么作為測試中的重要冶具，IC測試座具體有什么作用呢？

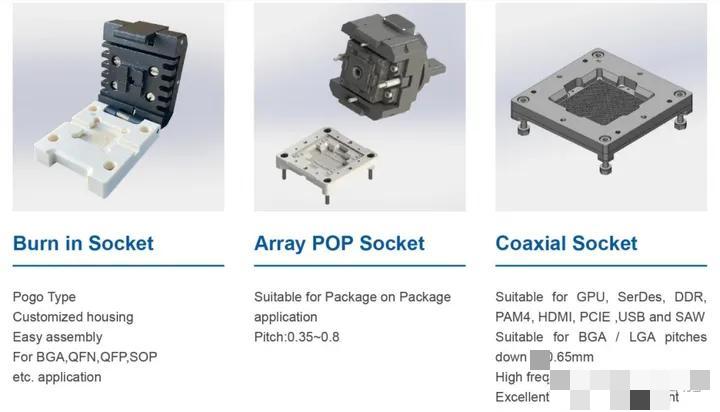

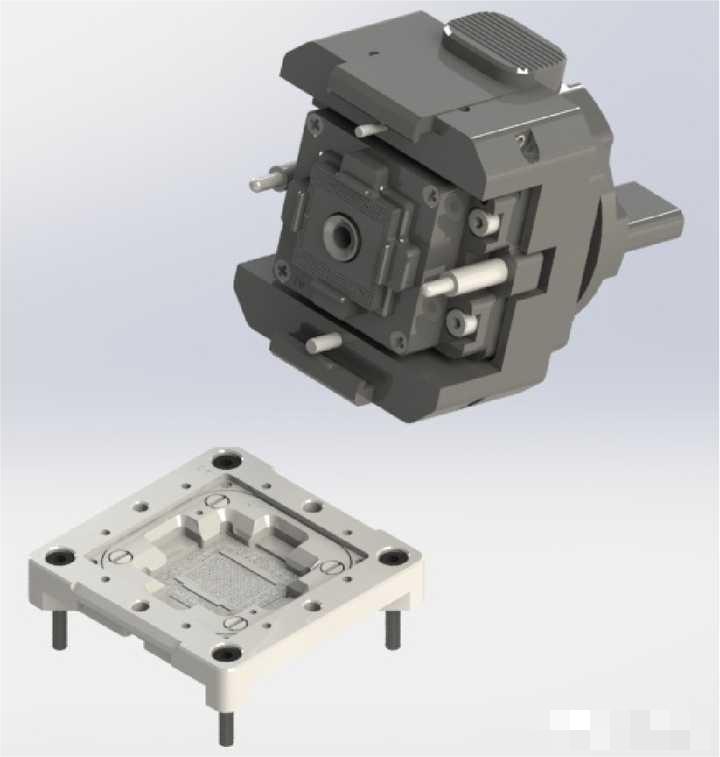

（POP Socket）

1、進行來料檢測：

IC的品質光憑肉眼是看不出來的，必須通過加電檢測，常用萬用表等儀器方法檢測IC的電流、電壓、電感、電阻、電容也不能完全判斷這顆IC到底是好的還是壞的。

而使用IC測試治具，通過直接在該顆IC的測試底板上面跑程序，模擬測試IC的各項功能，就可以能夠判斷IC的好與壞；

2、返修檢測：

產品的主板出了問題，到底是主板有問題，還是IC有問題呢？這也不好判斷！但是有了IC測試治具什么都好說，把拆下的IC放到治具內就能測試IC的好壞，從而排除原因；

3、IC篩選：

返修的IC，在拆下的過程有可能損壞，用IC測試治具可以將壞的IC篩選出來，可以節省很多人力、物力，從而減小各項成本。

拿BGA封裝的IC來說，如果IC沒有篩選，壞的IC貼上經過FCT測試檢查出來后，把IC拆下來，要烘烤、清洗，很麻煩，還有可能損壞主板。

（POLYWELSocket）

IC測試座該如何選擇？

不同的測試環境，需要使用不同規格型號、材質插座。常規的Socket材質分別有：CERAMIC PEEK、TORLON 5530、ESD 420、VESPEL SP1等等。

不同的材質都有各自的特色，建議大家采購時一定要根據測試的實際需求來選擇。

不同材質特征

1、CREAMIC PEEK綜合性良好，最常用的材料；

2、TORLON 5530耐磨性佳，不適合高低溫，容易吸水產生變形；

3、ESD 420防靜電要求情況下使用；

4、VESPEL SP1韌性好抗變壓能力強，抗吸水性，熔點高，價格貴。

高低溫：推薦ceramic peek

轉塔機：推薦torlon 5530

貴的不一定**，適合才最重要，不同的封裝、間距、PIN數、尺寸等參數都是會影響Socket的價格，目前常州普威已經成為國內比較成熟的測試座生產供應商，在IC測試座定制方面提供專業的技術支持，可以根據客戶需求定制各種規格型號的Socket。
