聚醚醚酮（PEEK）植入物在脊柱手術中的應用再次興起，標志著這種經過驗證的材料的卷土重來。PEEK于20世紀90年代推出，因其生物相容性、射線可透性以及與人體骨骼的機械性能相似性而受到關注。該材料于1998年獲得美國食品藥品監督管理局（FDA）批準，從那時起，多項研究展示了其高融合率和良好的患者治療效果，到21世紀10年代，PEEK脊柱融合器已成為黃金標準。

到21世紀10年代中期，脊柱植入物設計方面的進步，包括用于增強骨整合的多孔結構，對傳統的PEEK制造方法（如機械加工和模塑）提出了挑戰。這些傳統方法在定制化以及復雜幾何形狀的生產方面存在困難，尤其是隨著以患者為特定對象的醫療服務的興起，這一問題愈發明顯。

和許多其他行業一樣，3D打印技術應運而生，以應對這些挑戰。由于打印PEEK需要高溫和嚴苛的條件，3D打印技術需要一段時間才能發展成熟，達到能夠可靠地加工這種復雜幾何形狀的高性能材料的水平。此外，不僅需要相應的設備，而且生產高質量多孔PEEK融合器的整體專有工藝也必須完善。先進技術帶來的差異甚至肉眼可見，所以讓我們來探究一下新一代PEEK脊柱融合器背后的奧秘。

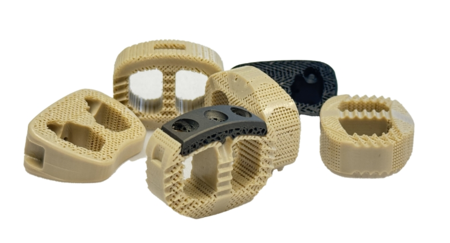

新一代3D打印的聚醚醚酮（PEEK）脊柱融合器種類繁多，它們有著復雜的晶格設計、根據特定患者需求定制的致密承重區域，并且采用了諸如雙相磷酸鈣等材料來增強骨整合能力，采用碳纖維來提升強度。（圖片來源：3D Systems公司）

為什么選擇PEEK？

首先，我們來探討一下為什么PEEK被用于脊柱相關的應用。PEEK具有生物相容性，并且在脊柱手術中有著成功應用的悠久歷史，使其成為可植入醫療設備的主要材料。PEEK可以通過添加雙相磷酸鈣（BCP）或羥基磷灰石（HA）等填充劑來增強性能，據說這些填充劑可以促進骨長入，實現更牢固、更快速的融合。其射線可透性使得術后成像不受阻礙。最后，PEEK的機械性能與人體皮質骨極為相似，已被發現可以**限度地減少應力遮擋，并實現自然的負荷分擔，有助于實現成功的融合效果。

新一代PEEK脊柱融合器

對臨床結果的廣泛研究和監測有助于確定脊柱植入物的理想特征。有了這些研究成果，借助3D打印技術，新一代脊柱融合器正在被推出。增材制造工藝使得生產過程無需在設計上做出妥協。

新一代融合器將由幾個因素來定義。

1. 促進骨整合的開放多孔結構。

2. 促進骨生長的骨整合型PEEK變體（經BCP/HA增強）。

3. 代表定制化結構解決方案的設計，僅在需要的地方設置致密區域來承受負荷。

首次利用3D打印技術，我們可以通過從各種晶格結構中進行選擇來重新思考植入物的設計，這些晶格結構為融合器建立了機械性能的基線。通過有策略地添加致密區域，可以精確調整融合器的剛度和強度，以滿足特定的手術和患者需求。這使得對植入物性能的控制達到了前所未有的程度，確保每個融合器都能針對負荷分布和融合效果進行優化。這個過程使得生產出的脊柱融合器不僅在功能上更優越，而且對不斷發展的臨床需求具有更強的適應性。

PEEK的加工

1. 擠出技術：大多數加工PEEK的打印機都采用基于擠出的3D打印技術。打印出的脊柱融合器必須符合ASTM 2026和F2077關于PEEK脊柱植入物的標準，這些標準是評估可植入醫療設備質量和性能的關鍵準則。由于技術的進步，現在有一些3D打印解決方案能夠達到超出標準的效果。這不僅體現在打印時間上（在制造過程中，打印時間很重要；打印一個頸椎融合器只需15分鐘），還體現在能夠在三個方向（XYZ）上進行打印，這對于擠出技術來說是很少見的。

2. 應用開發：PEEK在臨床應用中的**性能與其打印所需的復雜程度相當。這種材料根據幾何形狀和部件尺寸的不同表現出不同的特性，這就是為什么每個應用都需要高度特定的打印參數。必須對擠出技術、溫度管理、校準等進行全面控制。

3. 溫度控制：溫度控制對于加工植入級別的PEEK材料至關重要。由于其快速結晶的特性，精確的溫度管理對于獲得強大的機械性能，尤其是層間結合力至關重要。需要一個復雜的溫度管理系統，在構建腔室內進行精確的氣流控制，以創造合適的結晶環境。這樣的系統不僅可以確保溫度均勻分布，還可以過濾空氣，保持潔凈室環境，防止多孔結構受到污染。

4. 校準：對于每一臺3D打印機來說，校準是實現成功且可預測性能的先決條件。溫度是打印PEEK的關鍵因素，應該調整到盡可能高的公差精度。綜合考慮所有這些因素，有助于實現成功的制造過程。借助3D打印技術，醫療設備制造商可以生產出不僅在技術上更優越，而且在經濟上可行的3D打印PEEK脊柱融合器。尖端醫療技術的普及使更多的外科醫生和醫療設備制造商能夠采用3D打印技術，從而改善患者護理。

3D打印的未來

與傳統制造方法相比，3D打印顯著縮短了制造復雜幾何形狀所需的時間，在不影響結構完整性或性能的情況下，大幅減少了定制植入物的生產和等待時間。這種簡化的生產流程意味著醫療保健機構可以受益于更快的周轉時間，最終使患者能夠更快地獲得改善生活質量的植入物。隨著先進3D打印技術的發展，脊柱融合器的質量不斷提高，脊柱手術將受益于能夠更精確滿足個體患者需求的定制植入物。制造此類脊柱融合器的能力正在為植入物和患者護理設定新的標準。
