注塑缺陷-熔接線

網址:http://www.p-hpp.com瀏覽數:11
分享到:

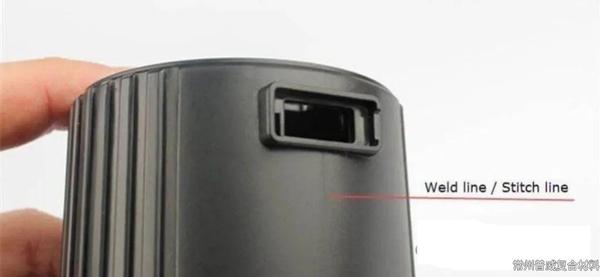

注塑件熔接痕(也稱結合線、熔接線)是注塑成型過程中常見的缺陷,通常出現在兩股熔融塑料流動前沿相遇但未能完全融合的位置。熔接痕不僅影響產品外觀,還可能降低力學性能。

1. 熔接痕形成原因


1.1 材料因素

熔體流動性差(如高粘度材料或低溫熔體);
材料中添加劑(如色母、玻纖)分布不均,阻礙熔體融合;
材料未充分干燥,含水分或揮發物導致熔體不穩定。

1.2 工藝參數
熔體溫度過低:熔體冷卻過快,流動前沿?zé)o法充分融合;
注射速度過慢:熔體前端冷卻后與后續熔體相遇,融合能力下降;
保壓壓力不足:熔體在交匯處無法充分壓實;
模具溫度過低:熔體在模腔內過早冷卻。

1.3 模具設計
澆口位置不合理:熔體流動路徑過長或多股料流交匯角度過大;
排氣不良:熔體交匯處氣體無法排出,形成氣阻;
壁厚不均:流動阻力差異導致熔體流動前沿速度不一致。

1.4 產品結構
孔洞、嵌件或復雜結構導致熔體分流,形成多股料流交匯。

2. 熔接痕改善方法

2.1 優化材料與工藝
提高熔體溫度:適當增加料筒溫度和噴嘴溫度,提升熔體流動性(注意避免材料降解);
提高模具溫度:確保熔體在交匯前保持熔融狀態(可通過模溫機控制);

加快注射速度:縮短熔體流動時間,減少前端冷卻(需配合排氣設計);
調整保壓壓力與時間:增加保壓壓力以壓實熔接區域。

2.2 改善模具設計
優化澆口位置:縮短熔體流動路徑,避免多股料流交匯(如采用多點進膠或調整澆口數量);
增加排氣槽:在熔接痕易發區域設置排氣槽(深度通常為0.02~0.04mm),排出氣體;
調整壁厚:減少壁厚差異,避免流動阻力突變;
使用熱流道或順序閥澆口:控制熔體流動順序,減少交匯角度。

2.3 材料選擇與處理
選用流動性更好的材料(如高熔指塑料);
添加流動促進劑或降低填料含量(如減少玻纖比例);
確保材料充分干燥(如PC、PA等吸濕性材料需預干燥至含水率<0.02%)。

2.4 調整產品結構
避免在熔接痕敏感區域設置外觀面或受力部位;
簡化產品結構,減少孔洞、筋位等導致的分流。

5. 輔助措施
模具表面處理:對熔接痕區域進行拋光或紋理處理,降低視覺明顯度;
后續處理:對熔接痕進行退火或表面噴涂覆蓋。

3. 典型案例分析
3.1 案例1:某電器外殼熔接痕明顯
原因:澆口位置遠離熔接區域,熔體流動路徑過長。
改善:改為三點進膠,縮短流動路徑;模具溫度從60℃提升至90℃。

3.2 案例2:PA+30%玻纖產品熔接痕強度低
原因:玻纖維取向?qū)е氯劢訁^(qū)域結合力差。
改善:提高注射速度,增加熔體溫度,調整玻纖含量至25%。


4.熔接線可以完全消除嗎

注塑件的熔接痕是否能夠**完全消除取決于具體工藝條件、產品結構和材料特性。

從理論上說,熔接痕是熔融塑料流動前沿交匯時的自然現象,因此完全消除所有熔接痕幾乎不可能,尤其是結構復雜或存在孔洞、嵌件的產品。

然而,通過優化設計、工藝和材料,可以顯著弱化熔接痕的可見性或使其對性能的影響降到最低,甚至在某些簡單結構中接近“消除”效果。


4.1 流動交匯的必然性

當熔體在模具中分流繞過孔洞、嵌件或筋位時,必然會在匯合處形成熔接痕。這是物理流動規律的結果,無法完全避免。


4.2 材料特性的限制

高粘度材料(如PC、PPS)或含填料的材料(如玻纖增強塑料)流動性較差,熔體前沿交匯時更難完全融合。


5. 熔接痕的“功能性消除

雖然無法絕對消除,但可通過以下方法實現外觀無痕化


5.1使熔接痕“不可見”

調整熔接痕位置:通過優化澆口設計或模流分析(Moldflow),將熔接痕移至非外觀面或低應力區域。

模具表面處理:對熔接痕區域進行咬花、噴砂或拋光,利用紋理掩蓋痕跡。

后處理工藝:噴涂、電鍍或退火處理,遮蓋熔接痕。


5.2 提升熔接痕強度

提高熔體溫度和模具溫度:確保熔體交匯時保持足夠的流動性(如PA66模具溫度升至80~120℃)。

高壓高速注射:增加熔體交匯時的沖擊力和融合壓力(需配合模具排氣)。

材料改性:添加相容劑或流動促進劑(如硅酮類助劑),改善熔體結合能力。


5.3 規避熔接痕的產生

簡化產品結構:減少孔洞、筋位和嵌件設計,避免熔體分流。

熱流道順序閥控制:通過順序閥澆口控制熔體流動順序,使熔體以單一方向填充型腔。

  使用單澆口設計:避免多股料流交匯(適用于簡單結構產品)。

完全消除熔接痕:僅在極簡單結構(無分流設計)或特殊工藝(如氣體輔助成型)中可能實現。

實際目標

通過工藝和設計優化,使熔接痕**不可見**或**不影響功能;

接受熔接痕的存在,但確保其關鍵位置合理、強度達標。

關鍵手段:模流分析預判、高模溫工藝、順序閥熱流道、材料改性。


對于高要求外觀件(如透明制品、鏡面產品),需綜合采用模具拋光、高壓高速注射和材料高流動性配方,**限度弱化熔接痕。


熔接痕的改善需從材料、工藝、模具、產品設計等多維度協同優化。建議通過模流分析(如Moldflow)提前預測熔接痕位置,并在試模階段通過DOE(實驗設計)驗證工藝參數組合,以高效解決問題。
