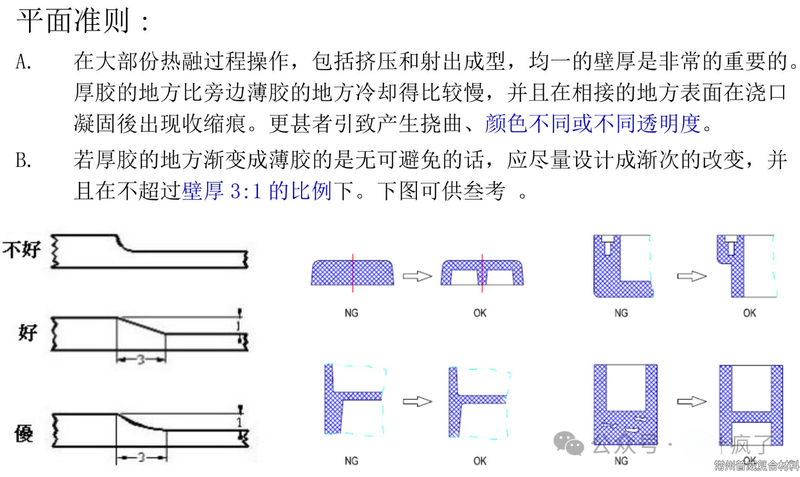

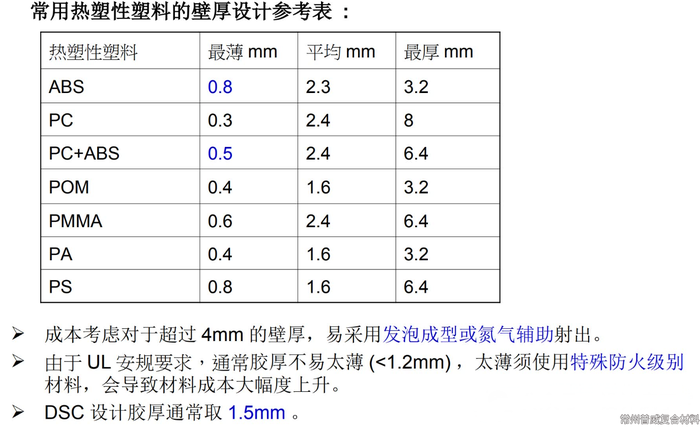

均勻性：盡可能保持壁厚均勻，這是最關鍵的原則之一。不均勻的壁厚會導致：
合理范圍：壁厚應在所選材料和工藝允許的最小和**值之間。太薄導致填充困難、強度不足；太厚增加成本、重量和缺陷風險。常見范圍：1.5mm - 4.0mm（具體取決于材料、零件大小和功能）。
漸變過渡：壁厚變化不可避免時，應采用平滑的錐形過渡（斜率建議>3°），避免尖銳轉角。

脫模斜度：

材料收縮率（收縮率大的材料需要更大斜度）
表面紋理（蝕紋面需要更大斜度，通常每增加0.025mm紋理深度需增加1°斜度）
零件深度（越深需要越大斜度）
內表面（型芯）通常比外表面（型腔）需要更大的斜度。

必要性：為了零件能夠順利從模具型腔（凹模）和型芯（凸模）中頂出，避免劃傷或卡死。
角度：通常每邊0.5°-2°（或單邊1°-4°）。具體要求取決于：
方向：斜度方向必須與開模方向一致。

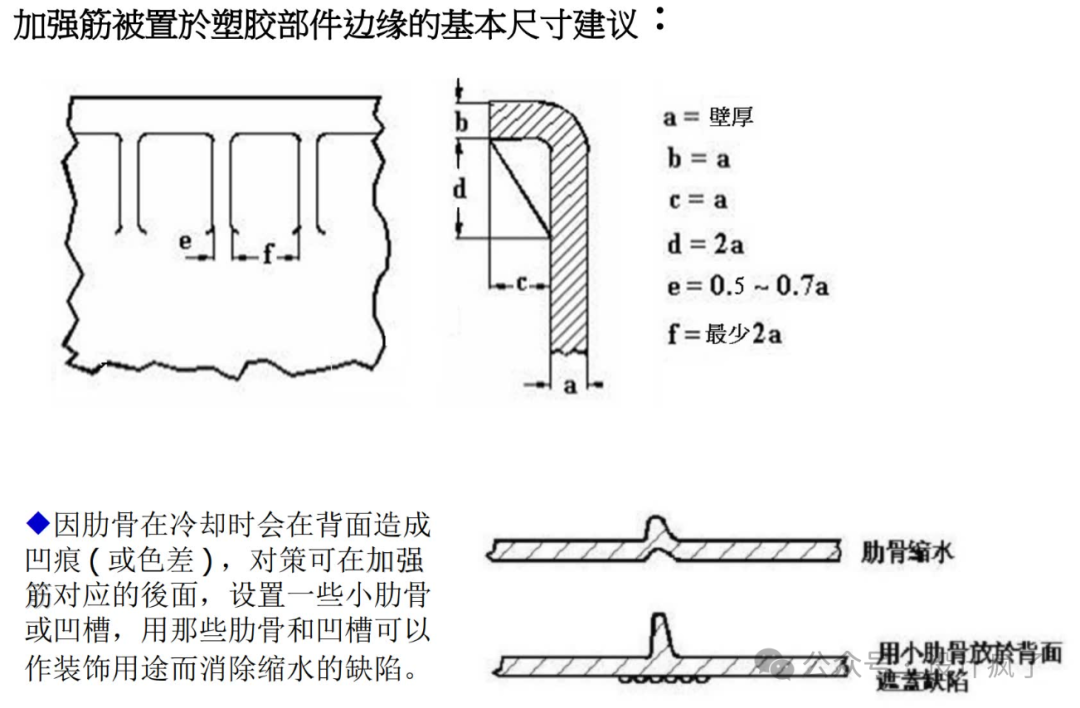

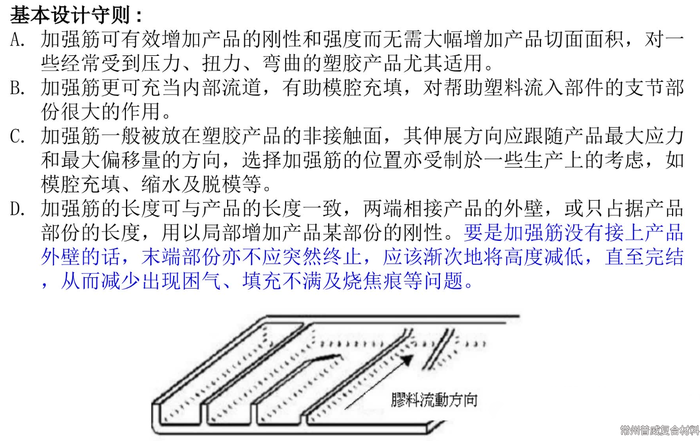

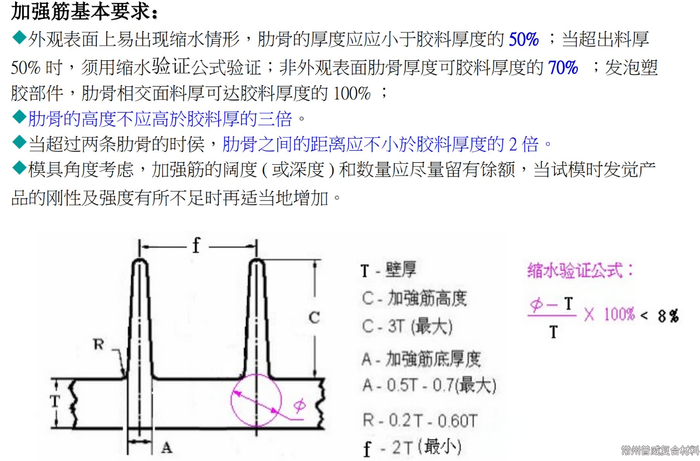

加強筋設計：

高度：通常不超過壁厚的3倍。
根部厚度：通常為相鄰壁厚的50%-60%（例如壁厚2mm，筋根部厚1.0-1.2mm）。
頂部厚度：稍大于根部厚度（避免應力集中），或做圓角過渡。
根部圓角：必須添加圓角（R≥0.25-0.5倍壁厚），消除應力集中點，改善熔體流動。
脫模斜度：加強筋側面也需要脫模斜度（通常0.5°-1°）。
布局：沿受力方向布置，避免交叉形成過厚區域。采用放射狀、網格狀或平行排列。
避免背面縮水：筋的位置可能會在零件背面（非筋面）產生縮水痕。可通過降低筋高/厚比、增加筋頂圓角、在背面設計裝飾紋理或凹槽來掩蓋。

目的：在不大幅增加壁厚和重量的前提下，顯著提高零件的剛度、強度和抗變形能力。
設計要點：

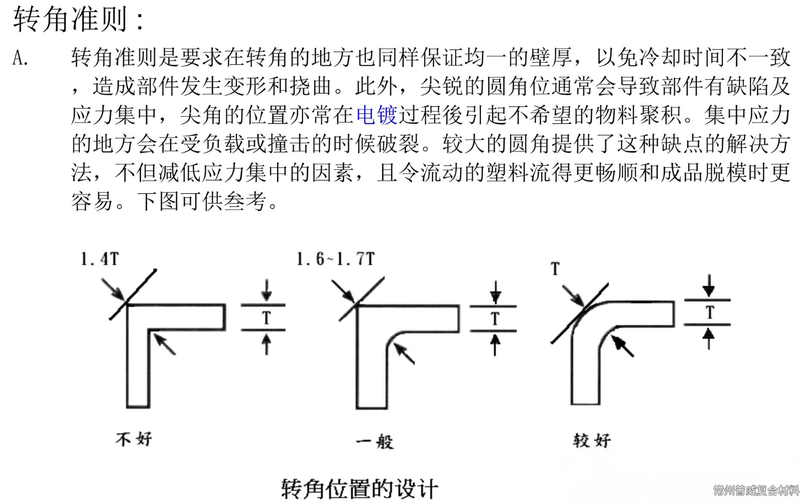

圓角設計：

大幅降低應力集中，提高強度和抗沖擊性。
改善熔體流動，減少充填問題。
使頂出更順暢。
提高零件安全性（避免割手）。
延長模具壽命（減少應力集中）。

目的：消除尖銳拐角，提供平滑過渡。
優點：
大小：內圓角半徑（R）建議≥0.5倍壁厚。外圓角半徑通常是內圓角半徑加上壁厚（R_out = R_in + T）。避免過大的圓角導致局部過厚。

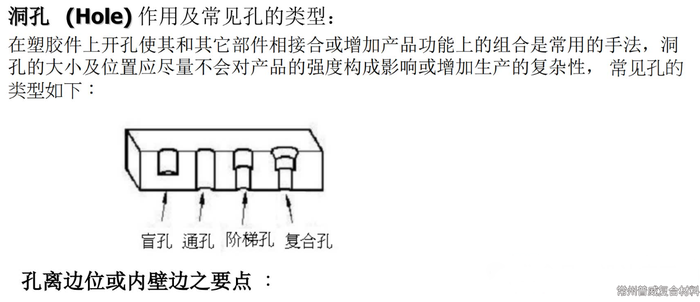

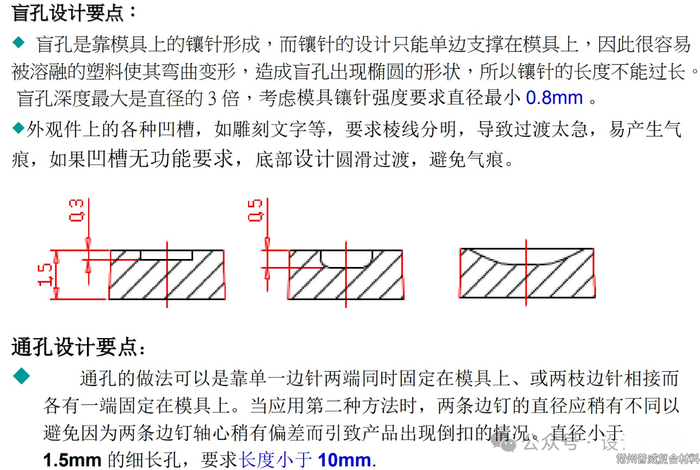

孔洞設計：

尺寸限制：直徑不宜過小（易斷針），深度不宜過大（長徑比一般≤5:1）。

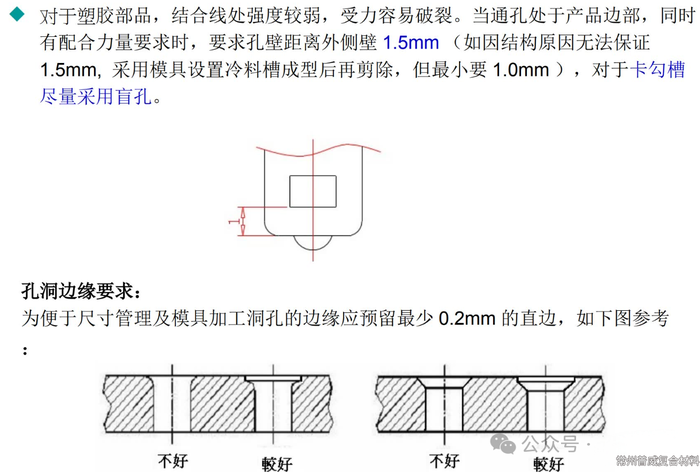

孔邊距：孔邊緣到零件邊緣或其他孔的距離應足夠（一般≥孔徑）。
盲孔底部：應設計成球面或錐面（避免平底，減少應力集中，利于模具加工和頂針設置）。
孔端加強：在孔的兩端（尤其是受力孔）增加凸臺或局部加厚。
側孔/側凹：必須考慮脫模。設計側向抽芯機構（滑塊）或內部活動機構（斜頂）來實現，這會增加模具復雜性和成本。盡量通過設計修改（如開槽、改變孔方向）避免側抽芯。

類型：通孔、盲孔、側孔（需要滑塊或斜頂）。
設計要點：

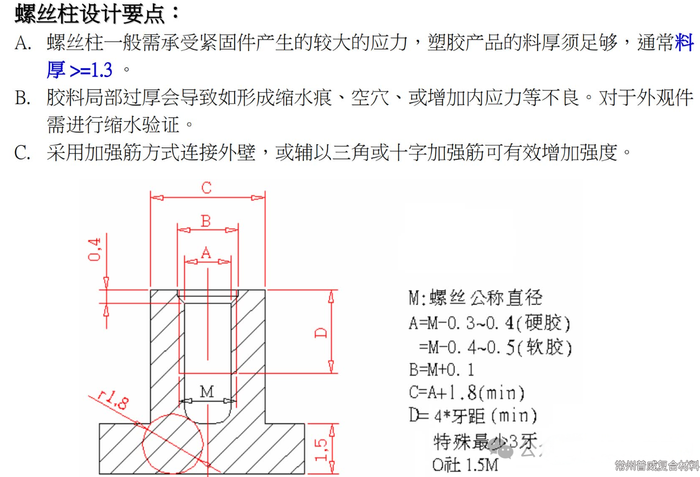

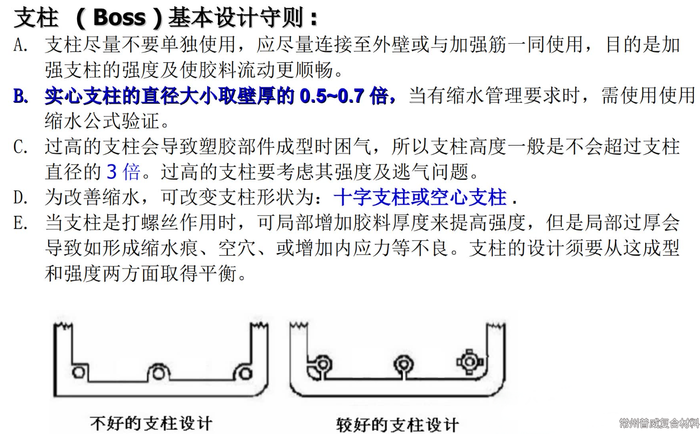

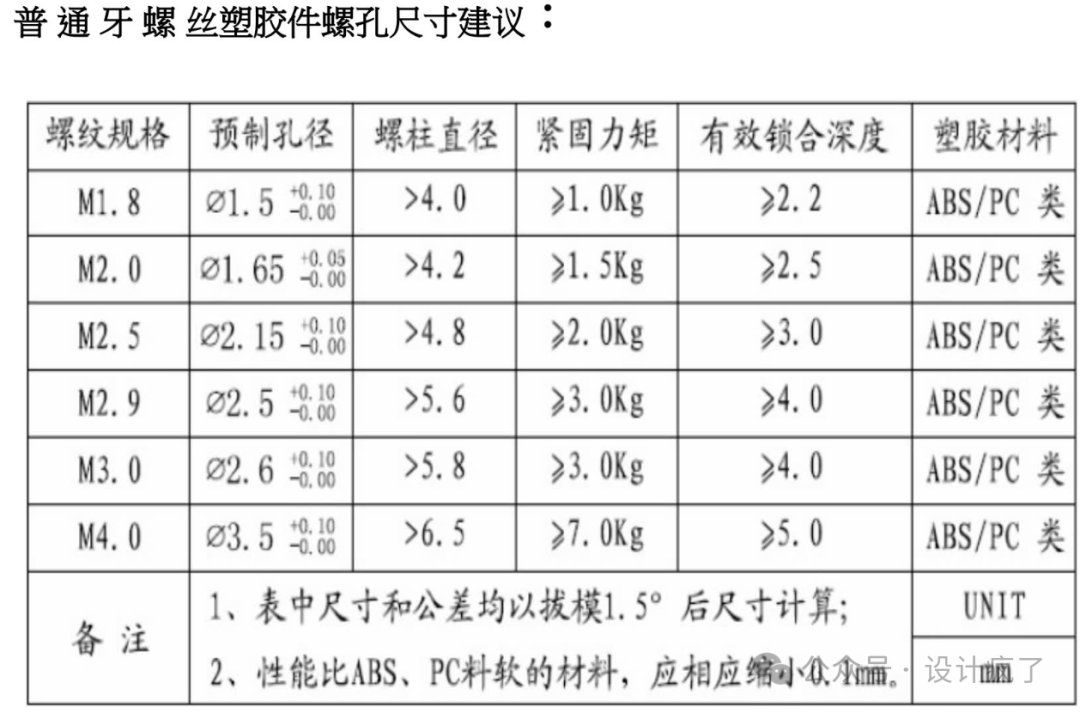

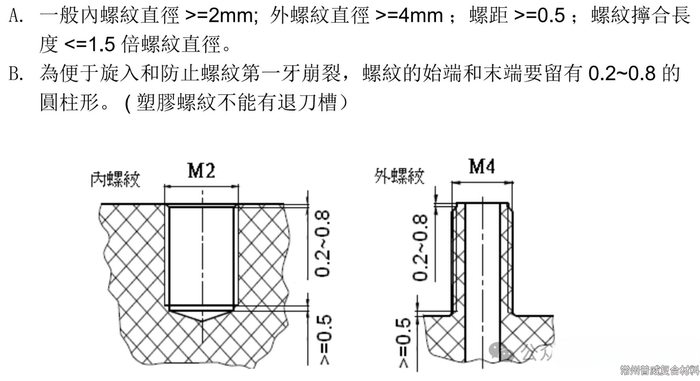

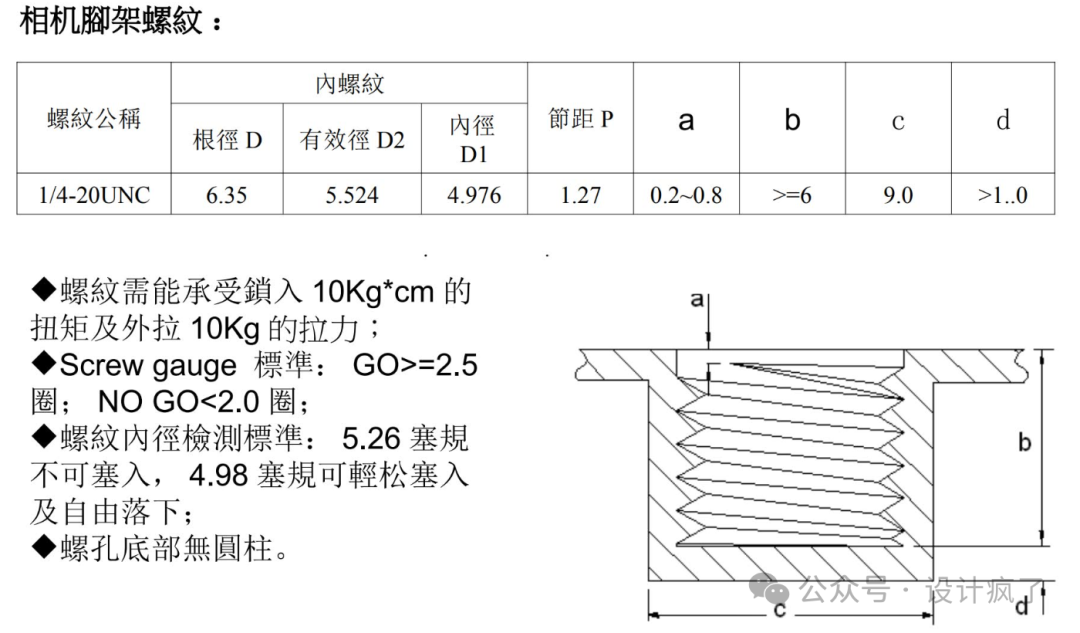

3.凸臺設計：

根部圓角：必須添加足夠大的圓角（R≥0.25-0.5倍壁厚）連接主體。

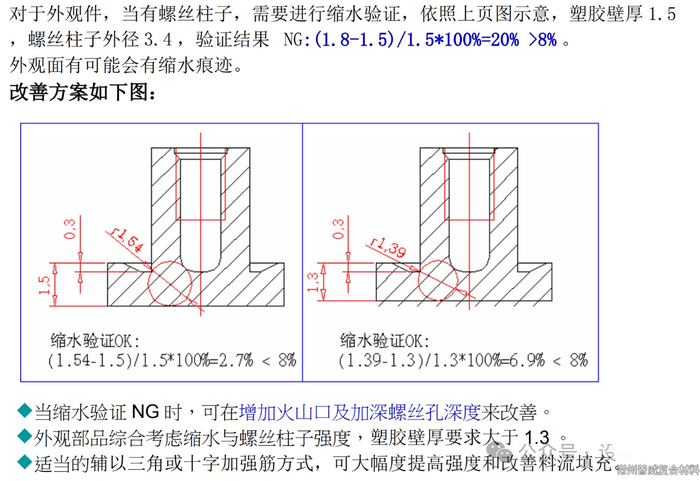

壁厚：凸臺壁厚應略小于主體壁厚（防止縮水），或內部掏空（設計成“火山口”狀）。
高度：避免過高（長徑比≤3:1）。
頂部設計：螺釘柱頂部可設計成沉頭孔、錐形引導或平面（加倒角）。定位柱頂部需有導入倒角。

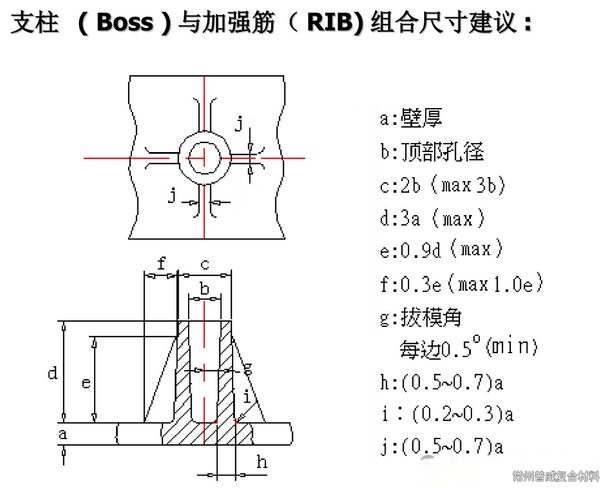

加強筋：從凸臺根部輻射出加強筋連接到主體壁，顯著提高強度和抗扭能力（是標準做法）。

目的：提供螺釘柱、定位柱、軸支撐等功能。
設計要點：

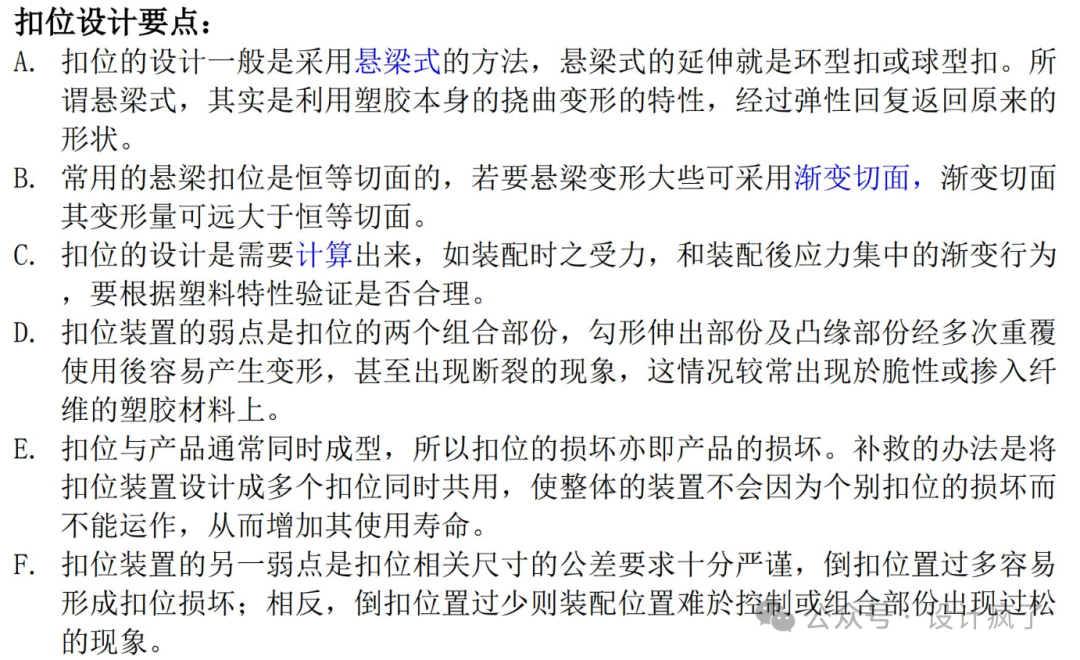

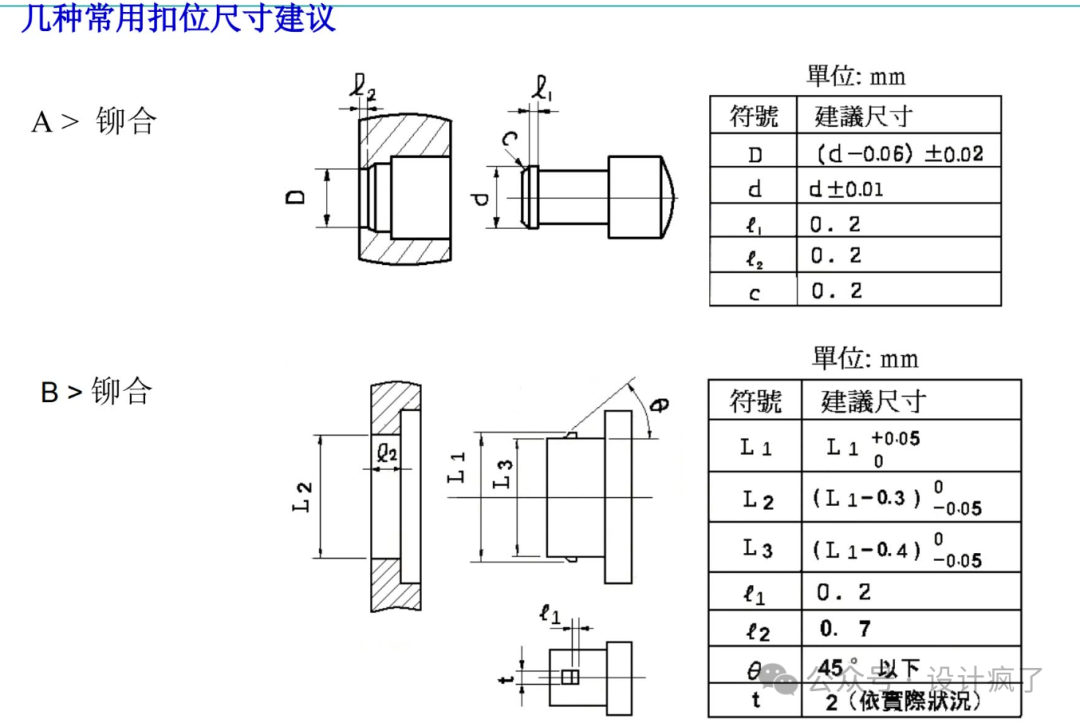

4.卡扣設計：

梁長：決定柔性和裝配力。
梁根厚度：決定強度和壽命（根部需大圓角?。?/span>
卡鉤高度/角度：影響保持力和脫出力。
配合間隙：確?？ê系轿磺也贿^緊。
導向斜面：方便裝配。
脫扣斜面：便于拆卸（如需要）。

目的：提供快速、無工具的可拆卸或不可拆卸連接。
類型：懸臂梁式、環形、扭轉式等。最常見的是懸臂梁式卡扣。
懸臂梁卡扣關鍵參數：
材料選擇：需要良好的韌性、彈性和抗疲勞性（如PP, PA, POM）。
模擬分析：建議對卡扣進行有限元分析（FEA）模擬其裝配和拆卸過程中的應力、應變和疲勞壽命。

5.分型線設計：

位置：盡量放在非外觀面或棱角邊緣上，使其不明顯。避免跨越重要外觀曲面。
簡化：盡可能設計成平面或簡單曲面，降低模具加工難度和成本。
匹配：確保分型面兩側的模具能夠精確閉合，避免產生飛邊?？稍诜中兔娓浇O計小的臺階或止口來幫助密封和定位。
考慮脫模：分型線位置必須確保所有特征都能順利脫模。

定義：模具動模（型芯）和定模（型腔）的分界面在零件上留下的痕跡。
設計原則：

澆口設計：

填充平衡：使熔體均勻填充型腔。
熔接線位置：避免將熔接線置于高應力或外觀敏感區域。
流動路徑：盡量短而直。
排氣：利于氣體排出。
外觀：盡量選在隱蔽位置（如內部、邊緣、非外觀面），或使用潛伏式/點澆口。
去除：澆口去除方式（自動切斷、手工修剪）和殘留痕跡。

定義：熔融塑料從流道進入型腔的通道入口。
重要性：直接影響熔體流動、填充模式、保壓效果、內應力、熔接線位置和外觀質量。
類型：側澆口、潛伏式澆口（隧道澆口）、點澆口、扇形澆口、直接澆口等。選擇取決于零件大小、外觀要求、自動化生產需求等。
位置選擇考慮：

頂出系統設計：

在零件上設計合適的頂出位置（頂針痕位置）。優先選擇非外觀面、強度足夠的區域（如筋底、凸臺底、厚壁區邊緣）。
確保頂出力均勻分布，避免零件變形或頂穿。
頂針痕位置和大小需與模具工程師溝通確認。
有時需設計頂塊或氣頂用于特殊結構。

目的：將冷卻固化的零件從模具中頂出。
設計要點：

收縮率考慮：

模具尺寸 = 零件設計尺寸 × (1 + 材料收縮率%)。
不同材料收縮率不同（如PP：1.5-2.5%， ABS：0.4-0.7%， POM：1.8-2.5%），甚至同一材料不同牌號或批次也有差異。
收縮具有方向性（流動方向 vs. 垂直方向）。
零件幾何形狀（壁厚、加強筋等）和模具結構（澆口位置、冷卻）都會影響局部收縮。需進行模流分析預測收縮變形。

定義：塑料從熔融狀態冷卻到室溫時體積收縮的特性。
影響：零件最終尺寸。
設計對策：

公差設計：

塑料制品的尺寸公差通常比金屬件大。需根據功能要求、材料特性、工藝能力設定合理且可實現的公差。
參考行業標準（如DIN 16901, ISO 20457）或企業規范。
關鍵配合尺寸需重點標注和管控。
考慮裝配累積公差。

三、設計流程

需求分析 & 定義：

明確產品功能、性能指標（強度、耐溫、耐化、電氣等）、使用環境、壽命要求、外觀要求、法規標準、成本目標、產量預估。

概念設計：

產生多個滿足功能要求的結構方案草圖。
初步評估可行性、優缺點。

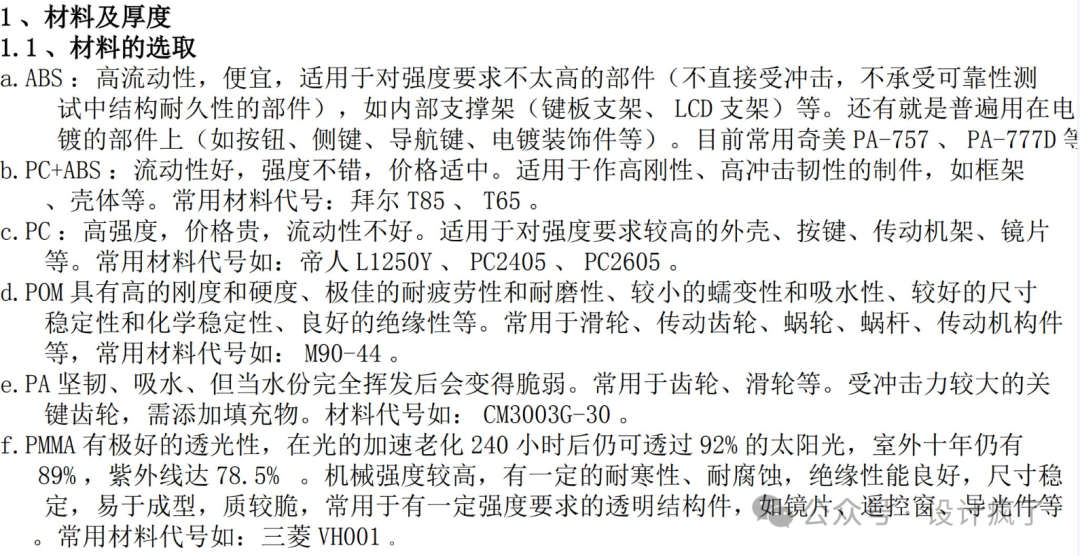

材料選擇：

根據需求（力學性能、熱性能、電性能、化學性能、外觀、成本、加工性、環保要求）篩選合適的塑料種類（如PP, ABS, PC, PA, POM, PBT, TPE等）和具體牌號。

制造工藝選擇：

主要考慮注塑成型。確認是否適合（零件大小、復雜度、產量）?？紤]其他工藝如吹塑、擠出、熱成型、3D打印等。

詳細3D結構設計：

使用CAD軟件（如Creo, SolidWorks, UG/NX, CATIA）進行詳細建模。
嚴格遵循上述結構設計要素和原則（壁厚、斜度、圓角、筋、孔、凸臺、卡扣等）。
考慮分型線、澆口位置、頂出位置。
設計裝配結構（卡扣、螺釘柱、定位柱、導向斜面等）。

設計驗證（CAE分析）：

模流分析：預測填充模式、壓力、溫度、熔接線/氣穴位置、冷卻效果、收縮和翹曲變形。優化澆口位置、冷卻水路布局、工藝參數。強烈推薦在開模前進行！
結構分析：評估零件在載荷下的應力、應變、位移、模態（振動）、疲勞壽命等。驗證強度、剛度是否滿足要求（尤其對關鍵受力件和卡扣）。

DFM審核：

組織設計、模具、制造、質量工程師進行可制造性設計評審。檢查設計是否符合模具加工、注塑生產、裝配、檢驗的要求。修改設計以優化可制造性。

原型制作 & 測試：

制作原型（3D打印、CNC加工、軟模試模件）進行功能測試、裝配測試、用戶體驗測試、環境測試等。根據測試結果迭代設計。

模具設計與制造：

基于最終確認的3D設計，由模具工程師設計模具結構（分型面、型腔型芯、澆注系統、冷卻系統、頂出系統、側抽芯機構等）。
制造模具。

試模 & 設計優化：

在注塑機上試模，生產樣品。
檢查樣品尺寸、外觀、裝配、功能。分析成型問題（短射、飛邊、縮水、翹曲、熔接線等）。
根據試模結果，可能需要修改產品設計或模具設計，并進行再次試模，直至達到要求。這是非常重要的環節。

量產 & 持續改進：

模具和設計凍結，投入量產。
監控生產過程和質量，持續優化設計和工藝。

四、常見缺陷與預防（結構設計視角）

縮水：壁厚不均、局部過厚、加強筋/凸臺根部過厚 -> 優化壁厚設計，掏空厚壁，減小筋/凸臺根部厚度。
翹曲變形：壁厚不均、冷卻不均、材料取向、內應力 -> 壁厚均勻化，優化冷卻系統（設計上避免阻礙冷卻的區域），優化澆口位置和保壓，模流分析預測。
飛邊：分型面配合不良、模具磨損、鎖模力不足 -> 設計合理的分型面（止口、臺階），確保分型面附近結構強度足夠。
短射：壁厚過薄、流程過長、排氣不良、澆口太小 -> 合理壁厚，優化澆口位置和尺寸，增加排氣。
熔接線/熔合線：兩股熔體前鋒匯合 -> 優化澆口位置使熔接線位于非關鍵區域，提高熔體溫度和模具溫度，增加熔體匯合處的壓力（如增加溢料槽），修改結構避免匯合（難）。
應力發白/開裂：尖銳內角、脫模斜度不足、頂出不當、內應力過大 -> 添加足夠大的圓角，保證脫模斜度，合理設計頂出位置，優化工藝（保壓、冷卻）減少內應力。
頂白/頂穿：頂出力過大或集中、頂針位置不當、零件強度不足 -> 增加頂出面積（更多頂針、頂塊），將頂針設置在強度高的位置（筋底、凸臺底、厚壁邊緣），優化頂出系統設計。

五、工具與技術

CAD軟件：三維建?；A（Creo, SolidWorks, UG/NX, CATIA）。
CAE軟件：

模流分析： Moldflow (最主流), Moldex3D, Sigmasoft, Autodesk CFD。
結構分析： Ansys Mechanical, Abaqus, Creo Simulate, SolidWorks Simulation, NX Nastran。

DFM軟件/插件：集成在CAD中或獨立的工具，用于自動檢查壁厚、拔模角、底切等可制造性問題。
原型技術： 3D打印（FDM, SLA, SLS）， CNC加工，軟模（硅膠模、鋁模）試模。
材料數據庫：如UL Prospector, CAMPUS, 材料供應商數據表。

總結

成功的塑膠產品結構設計是藝術與科學的結合。設計師必須在滿足功能、美學和成本目標的同時，深刻理解并尊重塑料材料特性和注塑成型工藝的限制。遵循核心設計原則（尤其是壁厚均勻和脫模斜度），熟練掌握關鍵特征的設計要點，積極運用CAE工具進行預測和優化，并緊密結合模具和制造工程師進行DFM評審和試模迭代，是設計出高質量、可量產塑膠產品的關鍵。這是一個需要不斷學習和經驗積累的過程。

記?。汉玫脑O計是制造出來的基礎。在設計階段多花一份心思，就能在制造階段省下十分力氣和成本。
