在高性能工程塑料領(lǐng)域，聚苯硫醚（PPS）正迅速成為汽車、電子、電氣、化工等行業(yè)中替代金屬與熱固性材料的首選。它不僅具備優(yōu)異的耐熱性、耐化學(xué)性與尺寸穩(wěn)定性，更通過精準(zhǔn)的注塑工藝與數(shù)字化結(jié)晶控制，實(shí)現(xiàn)性能的工業(yè)級(jí)可重復(fù)性。

結(jié)構(gòu)決定性能：從分子骨架談起

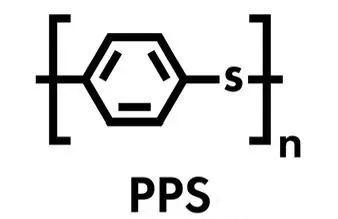

PPS 是一種由對(duì)位苯環(huán)與硫醚鍵（–S–）交替連接的半結(jié)晶高分子材料。這樣的結(jié)構(gòu)賦予其獨(dú)特的特性：

芳環(huán)剛性骨架 → 賦予高熱穩(wěn)定性、尺寸剛性；
硫橋連接 → 保持一定柔性，有利于鏈段運(yùn)動(dòng)與結(jié)晶；
高規(guī)整性 → 易形成結(jié)晶區(qū)，提高熱變形與機(jī)械強(qiáng)度；

這種結(jié)構(gòu)決定了 PPS 在注塑冷卻過程中可迅速形成大量有序晶區(qū)，使材料在高溫高應(yīng)力環(huán)境下仍保持穩(wěn)定——前提是結(jié)晶度必須夠高。

?? 結(jié)晶行為全掌控：從模具溫度到DSC驗(yàn)證

結(jié)晶度是決定 PPS 性能的關(guān)鍵指標(biāo)。模具溫度越高，形成的結(jié)晶區(qū)越完善，材料性能越優(yōu)。常規(guī)注塑參數(shù)如下：

注塑參數(shù)	建議值
模具溫度	135–150?°C（熱模）
熔融溫度	282–288?°C
處理溫度	320?°C（螺桿前端）
冷卻速率	中速（防止內(nèi)應(yīng)力與非晶化）

高模具溫度可將 PPS 結(jié)晶度提升至 50–55%，而冷模注塑僅約 25–30%，這直接影響最終性能。

為確保結(jié)晶度達(dá)標(biāo)，可使用DSC（差示掃描量熱）進(jìn)行驗(yàn)證：

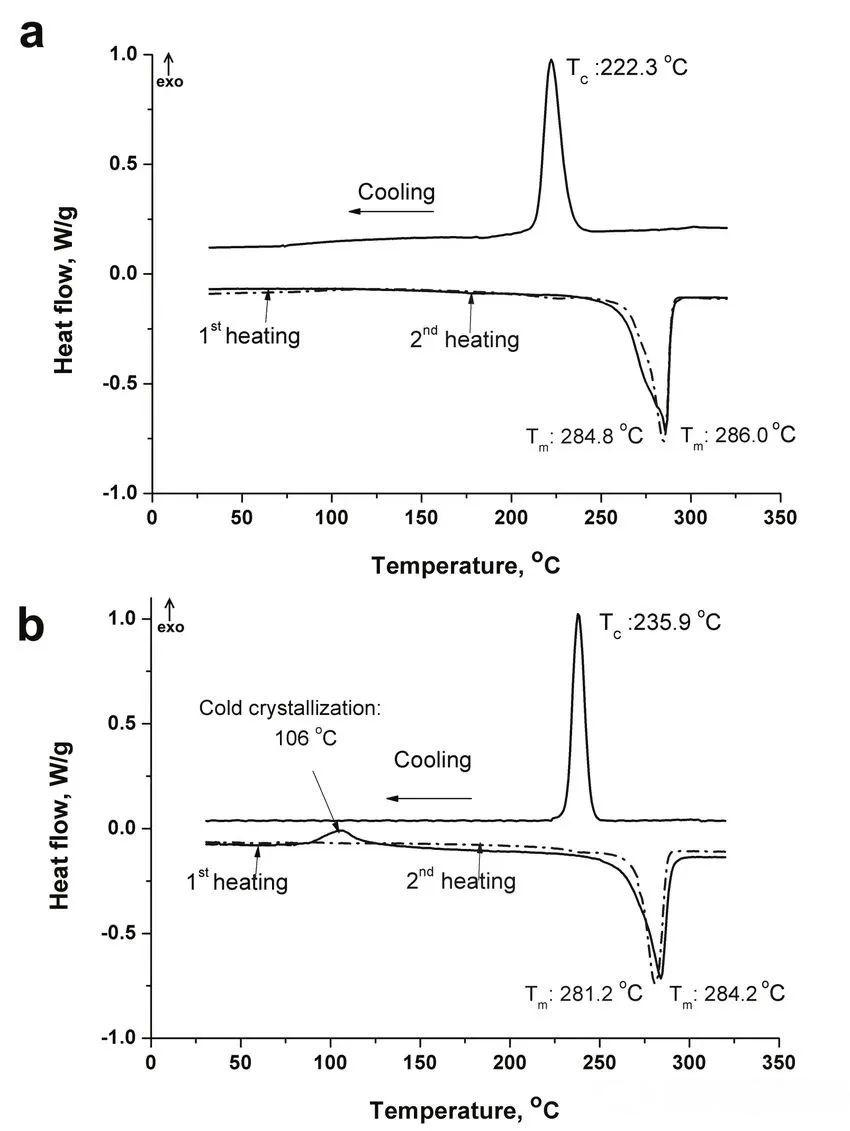

https://www.researchgate.net/figure/Typical-DSC-curves-of-initial-PPS-a-and-PPS-after-ball-milling-for-30-min-at-a-rotation_fig9_325066582

結(jié)晶充分樣品（a） → 僅有一個(gè)清晰熔融峰（≈285°C）；
結(jié)晶不足樣品（b） → 出現(xiàn)額外的冷結(jié)晶峰（≈106?°C）。

其他快速判斷結(jié)晶度的方法：

（1）密度測(cè)試：

PPS 的密度與結(jié)晶度高度相關(guān)，結(jié)晶越高，密度越大。

狀態(tài)	典型密度（g/cm3）
非晶態(tài) PPS	1.30–1.32
部分結(jié)晶 PPS	1.33–1.35
高結(jié)晶度 PPS	1.36–1.38

（2）熱變形溫度測(cè)試

結(jié)晶度高 → HDT 可達(dá) 230?°C+
結(jié)晶度低 → HDT 降至 180?°C 以下

（3）聲速測(cè)試

結(jié)晶度影響材料的彈性模量，而彈性模量與聲速直接相關(guān)。通過超聲波傳播速度檢測(cè)，可實(shí)現(xiàn)：

在線或現(xiàn)場(chǎng)快速檢測(cè)；
非破壞、可用于成型品整體；
可集成至智能化生產(chǎn)系統(tǒng)中。

但該方法需要建立一定的聲速-結(jié)晶度標(biāo)定曲線，適合批量質(zhì)量管控場(chǎng)景。

（4）紅外光譜分析（FTIR）

PPS 在結(jié)晶與非晶狀態(tài)下紅外吸收譜圖中峰形略有差異（如 C–S–C 彎曲峰）；
結(jié)合主成分分析（PCA）可實(shí)現(xiàn)半定量結(jié)晶度判斷。

（5）零件裁剪測(cè)試強(qiáng)度

同批注塑樣條若存在強(qiáng)度大幅差異，且模具/原料/干燥條件一致，很可能是：

模具溫度不一致（結(jié)晶度差異）；
缺乏充分結(jié)晶 → 材料剛性和強(qiáng)度降低。

性能數(shù)字化：一看數(shù)據(jù)就知道能不能用得上

項(xiàng)目指標(biāo)	數(shù)據(jù)表現(xiàn)
連續(xù)使用溫度（CUT）	220?°C（UL 746B認(rèn)證）
玻璃化溫度（Tg）	88?°C
熔點(diǎn)	282–288?°C
阻燃性	UL94 V-0，LOI ≈45%
尺寸精度控制	中型部件 ±0.1%，大型 ±0.2%
耐化學(xué)性	可耐所有已知溶劑（<200?°C），不吸濕
熱老化壽命	175?°C / 10,000?h 后保留 ≥80% 機(jī)械強(qiáng)度
注塑流動(dòng)性	比PA6 GF50螺旋流長提升 ≈40%

?? 低結(jié)晶度的潛在風(fēng)險(xiǎn)

若未控制好結(jié)晶度，將直接影響制件的可靠性和壽命，主要表現(xiàn)為：

問題類型	影響描述
尺寸不穩(wěn)定	冷模注塑后，后期加熱或載荷下尺寸收縮、翹曲
熱老化下降	非晶區(qū)域容易氧化、鏈斷裂，降低使用壽命
機(jī)械強(qiáng)度不均	晶區(qū)/非晶區(qū)交替，局部易斷裂，結(jié)構(gòu)疲勞
電性能波動(dòng)	介電常數(shù)不穩(wěn)定，濕氣滲入導(dǎo)致絕緣性下降
表面質(zhì)量下降	易出現(xiàn)發(fā)白、顆粒感或模具“拉花”痕跡，影響美觀與精密度

應(yīng)用場(chǎng)景舉例：哪些行業(yè)必須用高結(jié)晶PPS？

應(yīng)用領(lǐng)域	關(guān)鍵性能要求	結(jié)晶度不足風(fēng)險(xiǎn)
新能源汽車電子模塊	高溫電絕緣、長期尺寸穩(wěn)定	封裝失敗、焊點(diǎn)應(yīng)力開裂
發(fā)動(dòng)機(jī)艙燃油零部件	熱穩(wěn)定 + 耐溶劑、尺寸不變形	密封老化、泄漏風(fēng)險(xiǎn)
電機(jī)繞組骨架 / 線圈殼	高介電性 + 結(jié)構(gòu)完整性	電暈放電、短路、壽命縮短
PCB連接器 / 插針	微米級(jí)公差、電氣接觸精度	卡接偏移、松動(dòng)、信號(hào)噪音
醫(yī)療器械消毒部件	耐反復(fù)蒸汽 + 精密耐應(yīng)力結(jié)構(gòu)	開裂、變色、粘結(jié)失效

總結(jié)：數(shù)字化賦能下的 PPS 注塑新范式

選擇 PPS，不只是選擇一款材料，更是走向結(jié)構(gòu)性能集成 + 數(shù)字化過程保障的制造路徑：

從分子結(jié)構(gòu)出發(fā)：剛性+柔性兼?zhèn)洌烊唤Y(jié)晶潛能；
? 精準(zhǔn)控模溫：135–150?°C，提升結(jié)晶度至 55%；
DSC 數(shù)據(jù)驗(yàn)證：看得見的熔融峰，控得住的性能；
尺寸精度穩(wěn)定：支持復(fù)雜、薄壁、高流動(dòng)性注塑設(shè)計(jì)；
性能可復(fù)制：熱老化、阻燃、電氣性能長期穩(wěn)定輸出。

如需我們協(xié)助您進(jìn)行PPS零件開發(fā)或進(jìn)行產(chǎn)品問題解決，請(qǐng)聯(lián)系我們，我們將提供我們的專業(yè)建議。

常州普威復(fù)合材料科技有限公司
