能過回流焊的透明材料，尤尼吉可的革命性解決方案U-Polymer? T-200

回流焊（Reflow Soldering）是一種用于表面貼裝技術（SMT） 的關鍵電子組裝工藝。它的核心目的是，將預先印刷（或點涂）在印刷電路板焊盤上的焊膏加熱融化，使其回流，從而在熔融狀態下將表面貼裝元器件（SMD） 的引腳或焊端與PCB上相應的焊盤形成**、可靠的電氣和機械連接，是現代電子制造領域不可或缺的加工工藝。

回流焊的溫度設置根據錫膏種類和PCB特性有所不同，但通常分為四個溫區：預熱區（150-200℃）、恒溫區（180-220℃）、回流區（峰值220-260℃）和冷卻區（快速降溫至室溫），對于塑料來說，這并不是一個很容易滿足的溫度，我們耳熟能詳?shù)臐M(mǎn)足條件的塑料種類有高溫尼龍，PPS，LCP等結晶塑料；

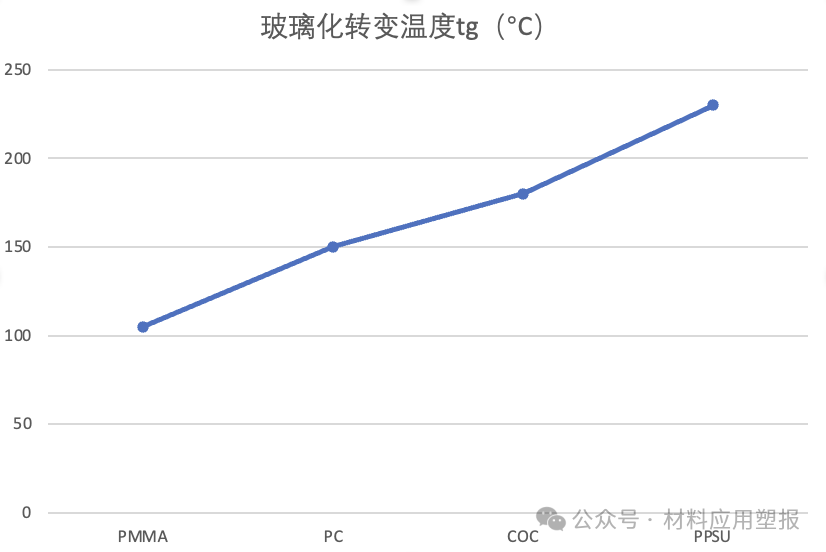

但說到透明塑料，PC，PPSU，COC等非結晶塑料均無法抵抗回流焊下的高溫（見下圖）。

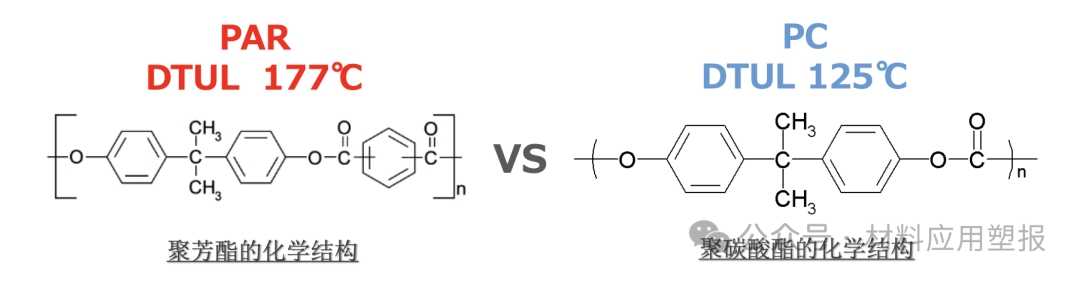

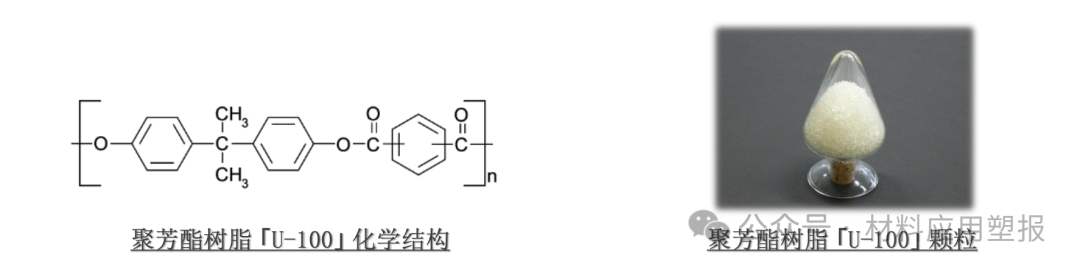

尤尼吉可的聚芳脂樹脂(PAR)U-Polymer?是1975年尤尼吉可在全球首次工業化生產的透明?耐高溫的超級工程塑料，是由二價笨酚和芳香族羧酸縮聚而來的全芳香族聚酯。

本篇將著重介紹U-Polymer?T系列之T-200，該材料為解決透明材料在SMT上的需求所開發，以下為技術解析。

一、超越基礎型的高性能樹脂

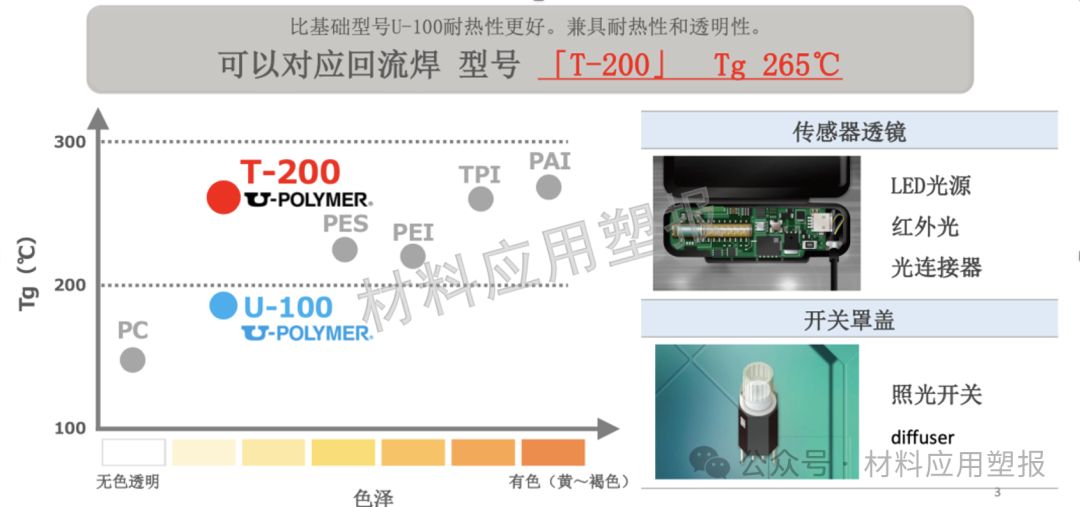

U-Polymer? T-200是在基礎型號U-100上升級的超耐熱透明聚芳酯(PAR)，玻璃化轉變溫度（Tg）高達265℃，完美適配回流焊工藝(SMT)；得益于其超耐熱和透明的特性，適用于傳感器，開關罩蓋等應用。

（T-200在保持光學透明性的同時實現超耐熱特性）

二、核心性能驗證：回流焊穩定性

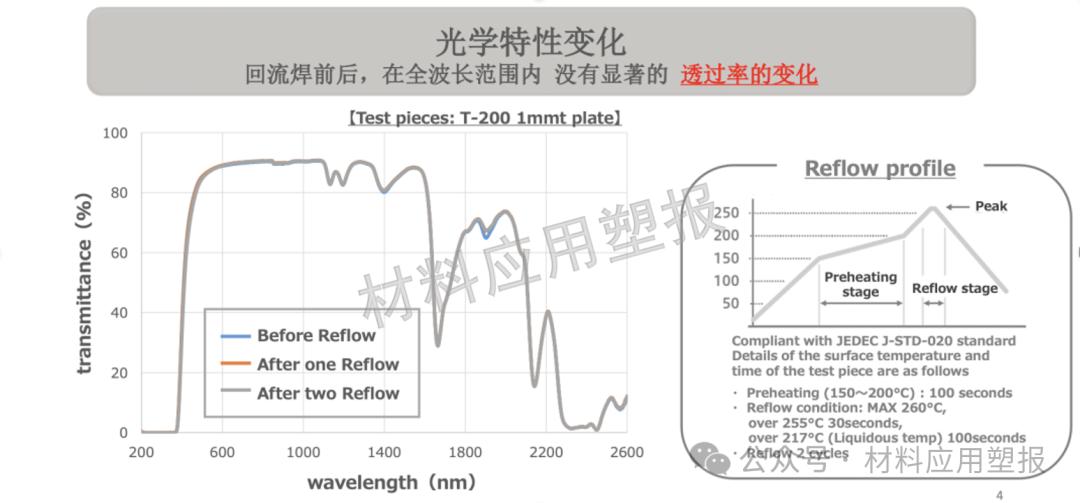

1. 光學穩定性

測試條件：JEDEC J-STD-020標準（預熱150-200℃/100s，峰值260℃，255℃以上維持30s）

結果：經2次回流焊循環后，全波長范圍內透光率無顯著變化。

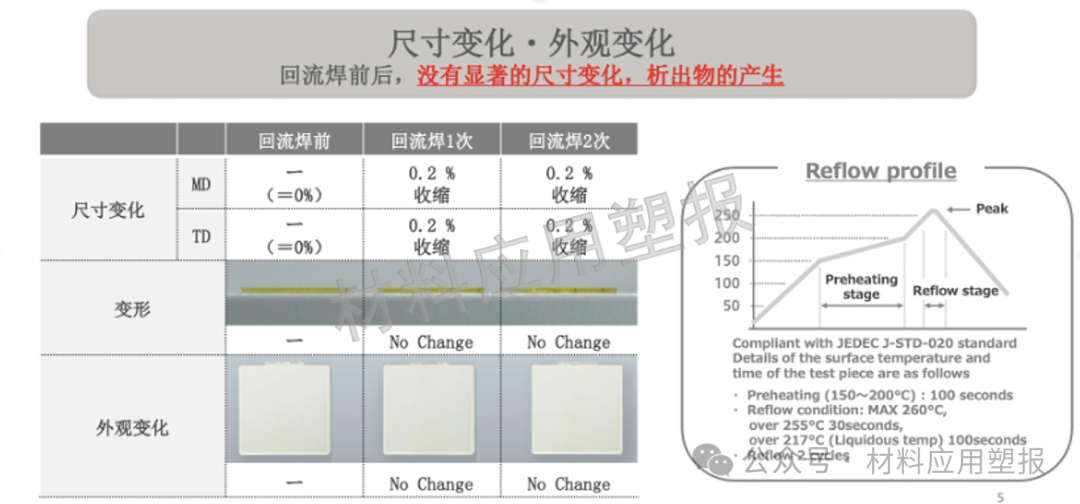

2. 尺寸與外觀穩定性

兩次回流焊前后，沒有顯著尺寸變化，無析出物產生。

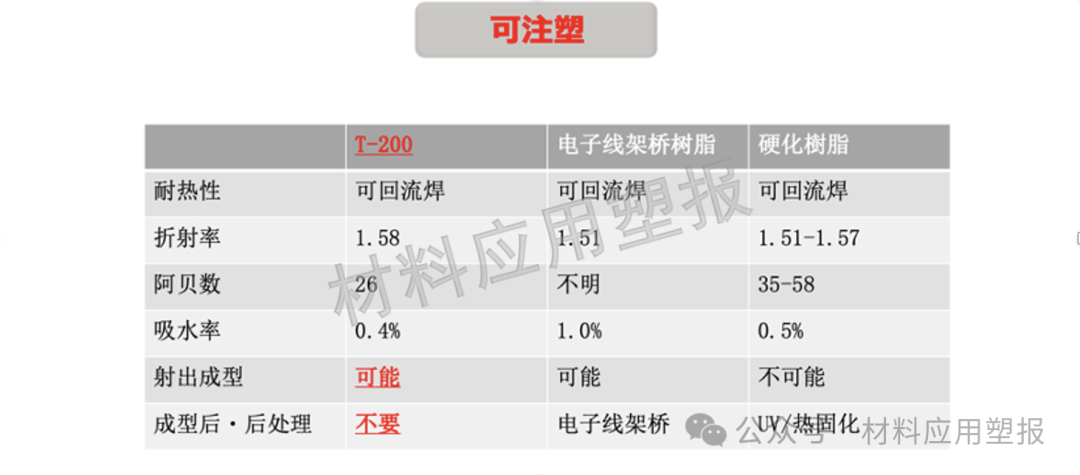

三、對比可回流焊競品：全方位性能碾壓

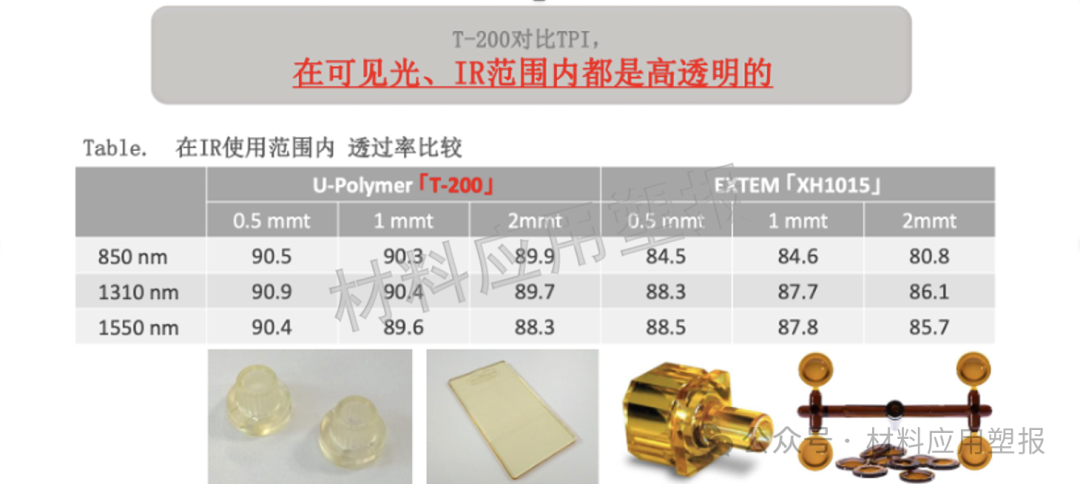

與TPI相比，T-200在可見光與紅外波段均保持更高透光率

四、成形時需注意的問題

聚芳酯在成形中的**的留意點為【吸水問題】。

吸水問題包括【成形前的充分干燥】和【成形過程中也要防止第二次吸濕】。

聚芳酯屬于全芳香族聚酯樹脂，材料含水分的情況下成形注塑時會引起聚合物水解 分子量降低、品質和性能下降等不良問題。

選擇熱風干燥機進行干燥時，平鋪后的材料層高度不要超過3cm。 除濕、真空等干燥機比熱風干燥機效率高。

干燥機內進入水分時(如把未進行干燥的材料)，干燥機內已經干燥好的材料會再次吸濕。
