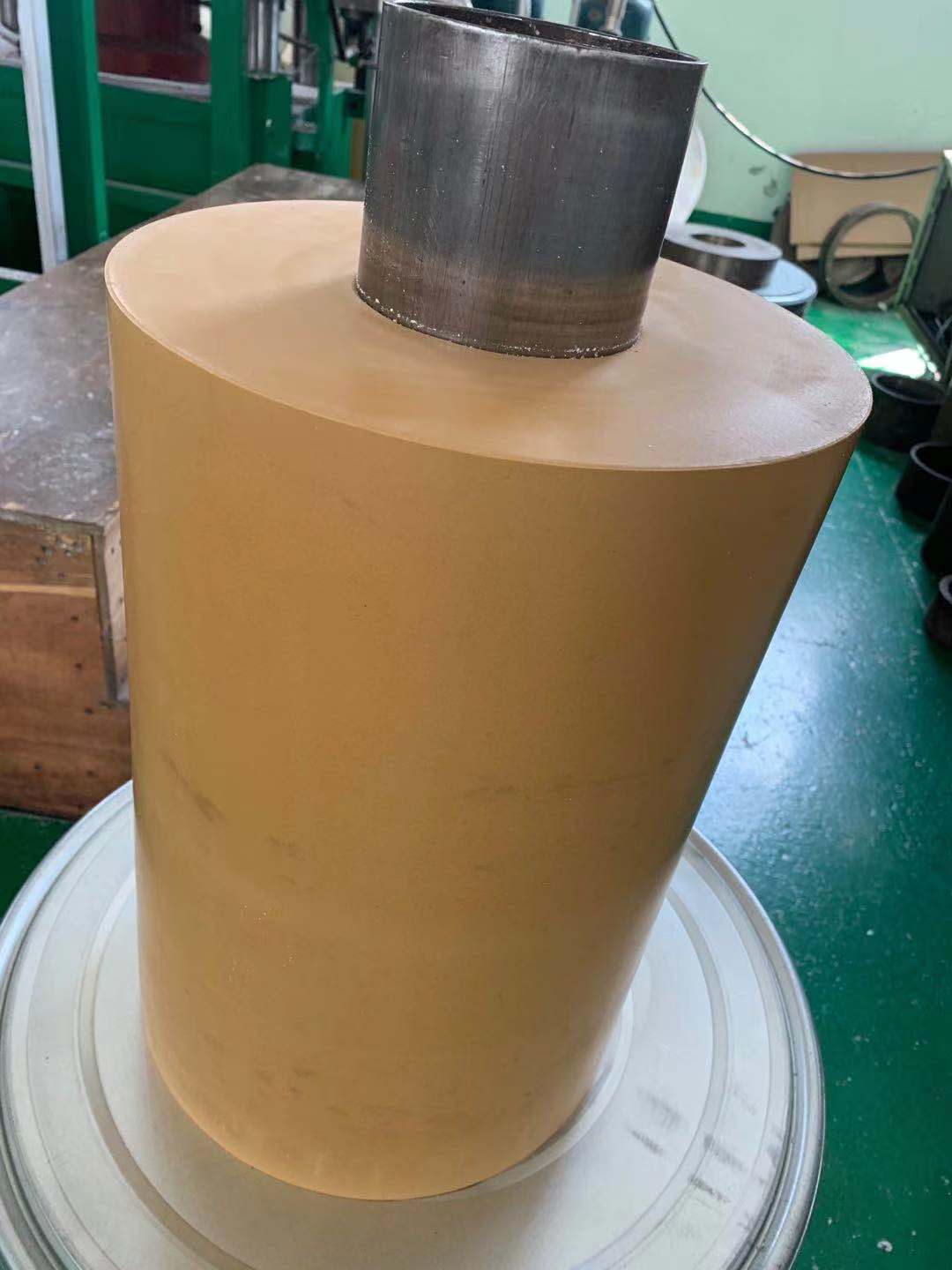

聚酰亞胺填充改性PTFE--PTFE的摩擦系數(shù)極低，其靜摩擦系數(shù)在塑料中小，因此它大量地應用于無油潤滑場合，特別在滑動速度較低、壓力不高(35kPa)的工況下更為適宜。

PTFE的摩擦系數(shù)與滑動速度有關(guān)，它的動摩擦系數(shù)比靜摩擦系數(shù)大，而且動摩擦系數(shù)隨滑動速度的增大而上升，直至產(chǎn)生不穩(wěn)定運動。在27～327℃內(nèi)PTFE的靜摩擦系數(shù)保持不變，即使體積聚熱量的環(huán)境下也不變化。

PTFE的動摩擦系數(shù)在滑動速度小于30m/min時隨滑動速度增加而上升，但至45m/min后就趨于平穩(wěn)，這種性能有助于防止產(chǎn)生滑黏性(slipstick)，所以由PTFE制作的機床導軌操作時的拖板不會產(chǎn)生爬行現(xiàn)象，也不發(fā)出噪聲。

PV值用來確定在無潤滑條件下，材料連續(xù)運轉(zhuǎn)時所能承受的壓力與滑動速度的大乘積，通常指在21～27℃空氣中使用的情況。受材料磨耗的限制，通常PV值均小于理論值。

溫度升至288℃時PTFE的PV值為0，溫度降至21℃以下時PTFE的PV值可升高。純PTFE是易磨耗材料，按ASTMD1242法，用阿姆斯特磨耗儀測試PTFE的滑動帶材時，采用N320對磨件加載6.8kg，在100min內(nèi)磨200次，它的平均磨耗達5.31g/mmz。
